DAIOの輸送機器

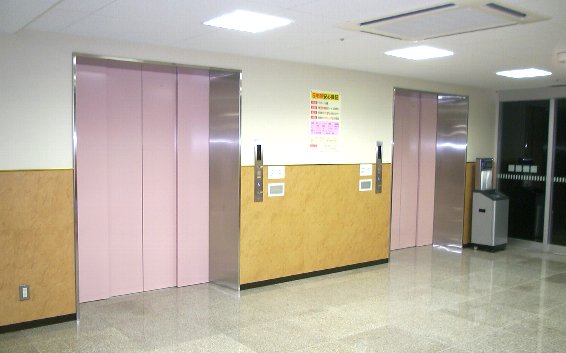

荷物用エレベーター
　 　
工場、倉庫、流通センター、
デパート、スーパー、ホテルなど、
大量の荷が集散する施設では
、タテ移動の効率化は
大きな問題です。

大王の荷物用エレベーター
Dynシリーズは48機種。
小容量からフォークリフト
乗り入れの大容量タイプまで、
あらゆる荷姿や建物構造に
お応えできるシリーズで、
お客様のニーズにお応えします。　

　

　

荷物用エレベーター

No. 型　　式 速度
m/min		 積載荷重
kg
かご内法寸法mm
間口 奥行 高さ
扉形式
出入口有効mm
巾 高さ
電動機容量
KW
1 F-600-2S-30 30 600 1300 1750 2100 2枚片開き 1100 2100 3.7
2 F-600-2S-45 45 600 　 　 　 　 　 　 5.5
3 F-600-2S-60 60 600 　 　 　 　 　 　 7.5
4 F-750-2S-30 30 750 1300 1750 2100 2枚片開き 1100 2100 3.7
5 F-750-2S-45 45 750 　 　 　 　 　 　 7.5
6 F-750-2S-60 60 750 　 　 　 　 　 　 7.5
7 F-1000-2S-30 30 1000 1700 2300 2100 2枚片開き 1400 2100 5.5
8 F-1000-2S-45 45 1000 　 　 　 　 　 　 11
9 F-1000-2S-60 60 1000 　 　 　 　 　 　 11
10 F-1500-2S-30 30 1500 2200 2400 2100 2枚片開き 1700 2100 11
11 F-1500-2S-45 45 1500 　 　 　 　 　 　 15
12 F-1500-2S-60 60 1500 　 　 　 　 　 　 15
13 F-2000-2S-30 30 2000 2200 2800 2100 2枚片開き 1700 2100 15
14 F-2000-2S-45 45 2000 　 　 　 　 　 　 15
15 F-2500-3S-30 30 2500 2500 3000 2500 3枚片開き 2300 2500 18.5
16 F-2500-3S-45 45 2500 　 　 　 　 　 　 22
17 F-3000-3S-30 30 3000 2500 3400 2500 3枚片開き 2300 2500 22
18 F-3000-3S-45 45 3000 　 　 　 　 　 　 22
19 F-4000-3S-30 30 4000 2800 4000 2500 3枚片開き 2500 2500 22
20 F-4000-3S-45 45 4000 　 　 　 　 　 　 30
21 F-5000-3S-30 30 5000 3000 4500 2500 3枚片開き 2500 2500 30
22 F-5000-3S-45 45 5000 　 　 　 　 　 　 45
23 F-2500-2U-30 30 2500 2500 3000 2500 2枚上引き戸 2500 2500 18.5
24 F-2500-2U-45 45 2500 　 　 　 　 　 　 22
25 F-3000-3U-30 30 3000 2500 3400 2500 3枚上引き戸 2500 2500 22
26 F-3000-3U-45 45 3000 　 　 　 　 　 　 22
27 F-4000-3U-30 30 4000 2800 4000 3000 3枚上引き戸 2800 3000 22
28 F-4000-3U-45 45 4000 　 　 　 　 　 　 30
29 F-5000-3U-30 30 5000 3000 4500 3000 3枚上引き戸 3000 3000 30
30 F-5000-3U-45 45 5000 　 　 　 　 　 　 45
31 HF-600-2S-30 30 600 1300 1750 2100 2枚片開き 1100 2100 11
32 HF-600-2S-45 45 600 　 　 　 　 　 　 18.5
33 HF-750-2S-30 30 750 1300 2300 2100 2枚片開き 1100 2100 15
34 HF-750-2S-45 45 750 　 　 　 　 　 　 22
35 HF-1000-2S-30 30 1000 1700 2300 2100 2枚片開き 1400 2100 18.5
36 HF-1000-2S-45 45 1000 　 　 　 　 　 　 30
37 HF-1500-2S-30 30 1500 2200 2400 2100 2枚片開き 1700 2100 22
38 HF-1500-2S-45 45 1500 　 　 　 　 　 　 37
39 HF-2000-2S-30 30 2000 2200 2800 2100 2枚片開き 1700 2100 30
40 HF-2000-2S-45 45 2000 　 　 　 　 　 　 45
41 HF-2500-3S-30 30 2500 2500 3000 2500 3枚片開き 2300 2500 45
42 HF-3000-3S-30 30 3000 2500 3400 2500 3枚片開き 2300 2500 45
43 HF-4000-3S-30 30 4000 2800 4000 2500 3枚片開き 2500 2500 60
44 HF-5000-3S-30 30 5000 3000 4500 2500 3枚片開き 2500 2500 74
45 HF-2500-2U-30 30 2500 2500 3000 2500 2枚上引き戸 2500 2500 45
46 HF-3000-2U-30 30 3000 2500 3400 2500 2枚上引き戸 2500 2500 45
47 HF-4000-2U-30 30 4000 2800 4000 3000 2枚上引き戸 2800 3000 60
48 HF-5000-2U-30 30 5000 3000 4500 3000 2枚上引き戸 3000 3000 74

　

型式の説明

　 F 3000 - 2S - 30
　 ●荷物用
　F：ロープ式
　HF：油圧式		 　●積載荷重 kg 　 ●ドア形式　　
　2S　２枚戸片開き
　3S　３枚戸片開き
　2U　２枚戸上引き
　3U　３枚戸上引き		 　 ●速度　　
　m/min

　

荷物用エレベーターのお見積もり依頼

ELEVATOR Cool Links

エレベーター機器写真

機械室 　 制御盤 　 乗　場 　 安全装置 　 巻上機

その他、自動車用・人荷用・乗用エレベーターにつきましては

下記までお気軽にお問合せください。
